資料<算出式>
地盤から決まる許容鉛直支持力の算出式について

ガイアF1パイル押込み方向支持力
地盤から決まる許容鉛直支持力の算出式

①長期に生ずる力に対する地盤の許容支持力(kN)
②短期に生ずる力に対する地盤の許容支持力(kN)
α:くいの先端地盤支持力係数 砂質地盤・礫質地盤・粘土質地盤 α=270
※地震時に液状化するおそれのある地盤を除く
β:砂質地盤における杭周辺摩擦係数 β=0.7
γ:粘土質地盤における杭周辺摩擦係数 γ=0.2
N:基礎ぐいの先端より下方に1Dw、上方に1Dwの範囲の地盤の平均N値
砂質地盤・礫質地盤 5≦N≦60 粘土質地盤 4≦N≦60
※なお、N>60の場合はN=60とする
Ap:基礎ぐいの先端の有効断面積(㎡) Ap=π・D²/4+C (π・Dw²/4-π・D²/4)
(D:くい軸径) (C=0.43:先端翼断面積低減係数)
Ns:基礎ぐいの周囲の地盤のうち砂質地盤の平均N値
※ただし、Nsの範囲は5≦Ns≦30とする。なお、Ns>30の場合はNs=30とし、Ns<5の場合はNs=0とする。なお、くい先端以深の地盤においては、「2.工法概要(3)施工における確認事項1)地盤調査」の内容に留意すること。
Ls:基礎ぐいの周囲の地盤のうち砂質地盤に接する長さの合計(m)
※ただし、くい先端から1Dwの区間及び琉球石灰岩層を除く。
qu:基礎ぐいの周囲のうち粘土質地盤の一軸圧縮強度の平均値(kN/㎡)
※ただし、quの範囲は50≦qu≦200とする。なおqu>200の場合はqu=200とし、qu<50の場合はqu=0とする。
Lc:基礎ぐいの周囲の地盤のうち粘土質地盤に接する長さの合計(m)
※ただし、くい先端から1Dwの区間及び琉球石灰岩層を除く。
Ψ:基礎ぐいの周囲の長さ(m) Ψ=π・D
認定範囲
- 支持地盤地盤 : 砂質地盤・礫質地盤・粘土質地盤
- 試験方法 : 標準貫入試験
- 鋼管の寸法 : 101.6~457.2mm
- 先端翼径の寸法 : 200~1150mm
- 最大施工深さ : 130D
- 適用する建築物の規模 : 延床面積の合計が50,000㎡以下の建築物
地盤から決まる許容鉛直支持力早見表
くい軸径 | 先端翼径 | 有効断面積 | N値 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (mm) | m2 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
101.6 | 200 | 0.01813 | 8 | 16 | 24 | 32 | 40 | 48 | 57 | 65 | 73 | 81 | 89 | 97 |
250 | 0.02573 | 11 | 23 | 34 | 46 | 57 | 69 | 81 | 92 | 104 | 115 | 127 | 138 | |
300 | 0.03502 | 15 | 31 | 47 | 63 | 78 | 94 | 110 | 126 | 141 | 157 | 173 | 189 | |
114.3 | 250 | 0.02696 | 12 | 24 | 36 | 48 | 60 | 72 | 84 | 97 | 109 | 121 | 133 | 145 |
300 | 0.03624 | 16 | 32 | 48 | 65 | 81 | 97 | 114 | 130 | 146 | 163 | 179 | 195 | |
350 | 0.04722 | 21 | 42 | 63 | 84 | 106 | 127 | 148 | 169 | 191 | 212 | 233 | 254 | |
139.8 | 300 | 0.03914 | 17 | 35 | 52 | 70 | 88 | 105 | 123 | 140 | 158 | 176 | 193 | 211 |
350 | 0.05012 | 22 | 45 | 67 | 90 | 112 | 135 | 157 | 180 | 202 | 225 | 248 | 270 | |
400 | 0.06278 | 28 | 56 | 84 | 113 | 141 | 169 | 197 | 226 | 254 | 282 | 310 | 339 | |
165.2 | 350 | 0.05359 | 24 | 48 | 72 | 96 | 120 | 144 | 168 | 192 | 217 | 241 | 265 | 289 |
400 | 0.06625 | 29 | 59 | 89 | 119 | 149 | 178 | 208 | 238 | 268 | 298 | 327 | 357 | |
450 | 0.08061 | 36 | 72 | 108 | 145 | 181 | 217 | 253 | 290 | 326 | 362 | 399 | 435 | |
500 | 0.09655 | 43 | 86 | 130 | 173 | 217 | 260 | 304 | 347 | 391 | 434 | 478 | 521 | |
190.7 | 400 | 0.07032 | 31 | 63 | 94 | 126 | 158 | 189 | 221 | 253 | 284 | 316 | 348 | 379 |
450 | 0.08467 | 38 | 76 | 114 | 152 | 190 | 228 | 266 | 304 | 342 | 381 | 419 | 457 | |
500 | 0.10071 | 45 | 90 | 135 | 181 | 226 | 271 | 371 | 362 | 407 | 453 | 498 | 543 | |
550 | 0.11844 | 53 | 106 | 159 | 213 | 266 | 319 | 373 | 426 | 479 | 532 | 586 | 639 | |
216.3 | 450 | 0.08933 | 40 | 80 | 120 | 160 | 200 | 241 | 281 | 321 | 361 | 401 | 442 | 482 |
500 | 0.10538 | 47 | 94 | 142 | 189 | 237 | 284 | 331 | 379 | 426 | 474 | 521 | 569 | |
550 | 0.12311 | 55 | 110 | 166 | 221 | 276 | 332 | 387 | 443 | 498 | 553 | 609 | 664 | |
600 | 0.14252 | 64 | 128 | 192 | 256 | 320 | 384 | 448 | 513 | 577 | 641 | 705 | 769 | |
650 | 0.16363 | 73 | 147 | 220 | 294 | 368 | 441 | 515 | 589 | 662 | 736 | 809 | 883 | |
267.4 | 550 | 0.11644 | 52 | 104 | 157 | 209 | 261 | 314 | 366 | 419 | 471 | 523 | 576 | 628 |
550 | 0.13417 | 60 | 121 | 181 | 241 | 301 | 362 | 422 | 483 | 543 | 603 | 664 | 724 | |
600 | 0.15359 | 69 | 138 | 207 | 276 | 345 | 414 | 483 | 552 | 622 | 691 | 760 | 829 | |
650 | 0.17470 | 78 | 157 | 235 | 314 | 393 | 471 | 550 | 628 | 707 | 786 | 864 | 943 | |
700 | 0.19749 | 88 | 177 | 266 | 355 | 444 | 533 | 622 | 710 | 799 | 888 | 977 | 1066 | |
750 | 0.22198 | 99 | 199 | 299 | 399 | 499 | 599 | 699 | 799 | 899 | 998 | 1098 | 1198 | |
800 | 0.24815 | 111 | 223 | 335 | 446 | 558 | 670 | 781 | 893 | 1005 | 1116 | 1228 | 1340 | |
318.5 | 600 | 0.16699 | 75 | 150 | 225 | 300 | 375 | 450 | 526 | 601 | 676 | 751 | 826 | 901 |
650 | 0.18810 | 85 | 169 | 253 | 338 | 423 | 507 | 592 | 677 | 761 | 846 | 931 | 1015 | |
700 | 0.21090 | 94 | 189 | 284 | 379 | 474 | 569 | 664 | 759 | 854 | 949 | 1043 | 1138 | |
750 | 0.23538 | 105 | 211 | 317 | 423 | 529 | 635 | 741 | 847 | 953 | 1059 | 1165 | 1271 | |
800 | 0.26155 | 117 | 235 | 353 | 470 | 588 | 706 | 823 | 941 | 1059 | 1176 | 1294 | 1412 | |
355.6 | 650 | 0.19930 | 89 | 179 | 269 | 358 | 448 | 538 | 627 | 717 | 807 | 896 | 986 | 1076 |
700 | 0.22209 | 99 | 199 | 299 | 399 | 499 | 599 | 699 | 799 | 899 | 999 | 1099 | 1199 | |
750 | 0.24658 | 110 | 221 | 332 | 443 | 554 | 665 | 776 | 887 | 998 | 1109 | 1220 | 1331 | |
800 | 0.27275 | 122 | 245 | 368 | 490 | 613 | 736 | 859 | 981 | 1104 | 1227 | 1350 | 1472 | |
850 | 0.30061 | 135 | 270 | 405 | 541 | 676 | 811 | 946 | 1082 | 1217 | 1352 | 1488 | 1623 | |
900 | 0.33016 | 148 | 297 | 445 | 594 | 742 | 891 | 1040 | 1188 | 1337 | 1485 | 1634 | 1782 | |
406.4 | 700 | 0.23942 | 107 | 215 | 323 | 430 | 538 | 646 | 754 | 861 | 969 | 1077 | 1185 | 1292 |
750 | 0.26391 | 118 | 237 | 356 | 475 | 593 | 712 | 831 | 950 | 1068 | 1187 | 1306 | 1425 | |
800 | 0.29008 | 130 | 261 | 391 | 522 | 652 | 783 | 913 | 1044 | 1174 | 1305 | 1435 | 1566 | |
850 | 0.31794 | 143 | 286 | 429 | 572 | 715 | 858 | 1001 | 1144 | 1287 | 1430 | 1573 | 1716 | |
900 | 0.34749 | 156 | 312 | 469 | 625 | 781 | 938 | 1094 | 1250 | 1407 | 1563 | 1720 | 1876 | |
950 | 0.37873 | 170 | 340 | 511 | 681 | 852 | 1022 | 1192 | 1363 | 1533 | 1704 | 1874 | 2045 | |
1000 | 0.41166 | 185 | 370 | 555 | 740 | 926 | 1111 | 1296 | 1481 | 1667 | 1852 | 2037 | 2222 | |
457.2 | 750 | 0.28355 | 127 | 255 | 382 | 510 | 637 | 765 | 893 | 1020 | 1148 | 1275 | 1403 | 1531 |
800 | 0.30972 | 139 | 278 | 418 | 557 | 696 | 836 | 975 | 1114 | 1254 | 1393 | 1533 | 1672 | |
850 | 0.33758 | 151 | 303 | 455 | 607 | 759 | 911 | 1063 | 1215 | 1367 | 1519 | 1671 | 1822 | |
900 | 0.36713 | 165 | 330 | 495 | 660 | 826 | 991 | 1156 | 1321 | 1486 | 1652 | 1817 | 1982 | |
950 | 0.39837 | 179 | 358 | 537 | 717 | 896 | 1075 | 1254 | 1434 | 1613 | 1792 | 1971 | 2151 | |
1000 | 0.43130 | 194 | 388 | 582 | 776 | 970 | 1164 | 1358 | 1552 | 1746 | 1940 | 2134 | 2329 | |
1050 | 0.46592 | 209 | 419 | 628 | 838 | 1048 | 1257 | 1467 | 1677 | 1886 | 2096 | 2306 | 2515 | |
1100 | 0.50222 | 243 | 451 | 677 | 903 | 1129 | 1355 | 1581 | 1807 | 2033 | 2259 | 2485 | 2711 | |
1150 | 0.54022 | 243 | 486 | 729 | 972 | 1215 | 1458 | 1701 | 1944 | 2187 | 2430 | 2674 | 2917 |
ガイアF1パイル引抜き方向支持力
地盤から決まる短期許容引抜き支持力の算出式

短期に生じる力に対する地盤の引抜き方向の許容支持力(kN)

κ:引抜き方向のくい先端支持力係数
砂質地盤・礫質地盤 κ=43粘土質地盤 κ=43
※地震時に液状化するおそれのある地盤を除く
N:基礎ぐいの先端より上方に3Dwの範囲の地盤の平均N値
砂質地盤・礫質地盤 4≦N≦60 粘土質地盤 1.4≦N≦60
※なお、N>60の場合はN=60とする
λ:砂質地盤におけるくい周面摩擦係数 λ=0
μ:粘土質地盤におけるくい周面摩擦係数 μ=0
Ap:基礎ぐいの先端の有効断面積(㎡) Ap=πDw2/4-πD2/4 (D:くい軸径)
Ns:基礎ぐいの周囲の地盤のうち砂質地盤の平均N値
Ls:基礎ぐいの周囲の地盤のうち砂質地盤に接する長さの合計(m)
qu:基礎ぐいの周囲のうち粘土質地盤の一軸圧縮強度の平均値(kN/㎡)
Lc:基礎ぐいの周囲の地盤のうち粘土質地盤に接する長さの合計(m)
Ψ:基礎ぐいの周囲の長さ(m) Ψ=π・D
Wp:基礎ぐいの有効自重(kN) Wp=0
認定範囲
- 支持地盤地盤 : 砂質地盤・礫質地盤・粘土質地盤
- 鋼管の寸法 : 101.6~457.2mm
- 先端翼径の寸法 : 200~1150mm
- 適用する建築物の規模 : 延床面積の合計が50,000㎡以下の建築物
- 最小施工深さ一覧は以下
最小施工深さ一覧
最小施工深さ(N<30)(砂質地盤・礫質地盤)
くい軸径D(mm) | 先端翼径Dw(mm) | Lt=17Dw(m) | くい軸径D(mm) | 先端翼径Dw(mm) | Lt=17Dw(m) |
---|---|---|---|---|---|
101.6 | 200 | 3.4 | 318.5 | 600 | 10.2 |
101.6 | 250 | 4.3 | 318.5 | 650 | 11.1 |
101.6 | 300 | 5.1 | 318.5 | 700 | 11.9 |
114.3 | 250 | 4.3 | 318.5 | 750 | 12.8 |
114.3 | 300 | 5.1 | 318.5 | 800 | 13.6 |
114.3 | 350 | 6.0 | 355.6 | 650 | 11.1 |
139.8 | 300 | 5.1 | 355.6 | 700 | 11.9 |
139.8 | 350 | 6.0 | 355.6 | 750 | 12.8 |
139.8 | 400 | 6.8 | 355.6 | 800 | 13.6 |
165.2 | 350 | 6.0 | 355.6 | 850 | 14.5 |
165.2 | 400 | 6.8 | 355.6 | 900 | 15.3 |
165.2 | 450 | 7.7 | 406.4 | 700 | 11.9 |
165.2 | 500 | 8.5 | 406.4 | 750 | 12.8 |
190.7 | 400 | 6.8 | 406.4 | 800 | 13.6 |
190.7 | 450 | 7.7 | 406.4 | 850 | 14.5 |
190.7 | 500 | 8.5 | 406.4 | 900 | 15.3 |
190.7 | 550 | 9.4 | 406.4 | 950 | 16.2 |
216.3 | 450 | 7.7 | 406.4 | 1000 | 17.0 |
216.3 | 500 | 8.5 | 457.2 | 750 | 12.8 |
216.3 | 550 | 9.4 | 457.2 | 800 | 13.6 |
216.3 | 600 | 10.2 | 457.2 | 850 | 14.5 |
216.3 | 650 | 11.1 | 457.2 | 900 | 15.3 |
267.4 | 500 | 8.5 | 457.2 | 950 | 16.2 |
267.4 | 550 | 9.4 | 457.2 | 1000 | 17.0 |
267.4 | 600 | 10.2 | 457.2 | 1050 | 17.9 |
267.4 | 650 | 11.1 | 457.2 | 1100 | 18.7 |
267.4 | 700 | 11.9 | 457.2 | 1150 | 19.6 |
267.4 | 750 | 12.8 | |||
267.4 | 800 | 13.6 |
最小施工深さ(N≧30)(砂質地盤・礫質地盤)
くい軸径 D(mm) |
先端翼径 Dw(mm) |
Lt=9Dw (m) |
最小施工深さ max(9Dw,3) (m) |
くい軸径 D(mm) |
先端翼径 Dw(mm) |
Lt=9Dw (m) |
最小施工深さ max(9Dw,3) (m) |
---|---|---|---|---|---|---|---|
101.6 | 200 | 1.8 | 3.0 | 318.5 | 600 | 5.4 | 5.4 |
101.6 | 250 | 2.3 | 3.0 | 318.5 | 650 | 5.9 | 5.9 |
101.6 | 300 | 2.7 | 3.0 | 318.5 | 700 | 6.3 | 6.3 |
114.3 | 250 | 2.3 | 3.0 | 318.5 | 750 | 6.8 | 6.8 |
114.3 | 300 | 2.7 | 3.0 | 318.5 | 800 | 7.2 | 7.2 |
114.3 | 350 | 3.2 | 3.2 | 355.6 | 650 | 5.9 | 5.9 |
139.8 | 300 | 2.7 | 3.0 | 355.6 | 700 | 6.3 | 6.3 |
139.8 | 350 | 3.2 | 3.2 | 355.6 | 750 | 6.8 | 6.8 |
139.8 | 400 | 3.6 | 3.6 | 355.6 | 800 | 7.2 | 7.2 |
165.2 | 350 | 3.2 | 3.2 | 355.6 | 850 | 7.7 | 7.7 |
165.2 | 400 | 3.6 | 3.6 | 355.6 | 900 | 8.1 | 8.1 |
165.2 | 450 | 4.1 | 4.1 | 406.4 | 700 | 6.3 | 6.3 |
165.2 | 500 | 4.5 | 4.5 | 406.4 | 750 | 6.8 | 6.8 |
190.7 | 400 | 3.6 | 3.6 | 406.4 | 800 | 7.2 | 7.2 |
190.7 | 450 | 4.1 | 4.1 | 406.4 | 850 | 7.7 | 7.7 |
190.7 | 500 | 4.5 | 4.5 | 406.4 | 900 | 8.1 | 8.1 |
190.7 | 550 | 5.0 | 5.0 | 406.4 | 950 | 8.6 | 8.6 |
216.3 | 450 | 4.1 | 4.1 | 406.4 | 1000 | 9.0 | 9.0 |
216.3 | 500 | 4.5 | 4.5 | 457.2 | 750 | 6.8 | 6.8 |
216.3 | 550 | 5.0 | 5.0 | 457.2 | 800 | 7.2 | 7.2 |
216.3 | 600 | 5.4 | 5.4 | 457.2 | 850 | 7.7 | 7.7 |
216.3 | 650 | 5.9 | 5.9 | 457.2 | 900 | 8.1 | 8.1 |
267.4 | 500 | 4.5 | 4.5 | 457.2 | 950 | 8.6 | 8.6 |
267.4 | 550 | 5.0 | 5.0 | 457.2 | 1000 | 9.0 | 9.0 |
267.4 | 600 | 5.4 | 5.4 | 457.2 | 1050 | 9.5 | 9.5 |
267.4 | 650 | 5.9 | 5.9 | 457.2 | 1100 | 9.9 | 9.9 |
267.4 | 700 | 6.3 | 6.3 | 457.2 | 1150 | 10.4 | 10.4 |
267.4 | 750 | 6.8 | 6.8 | ||||
267.4 | 800 | 7.2 | 7.2 |
最小施工深さ(粘土質地盤)
くい軸径D(mm) | 最小施工深さ(m) |
---|---|
101.6 | 2.0 |
114.3 | 2.0 |
139.8 | 2.0 |
165.2 | 2.0 |
190.7 | 6.0 |
216.3 | 6.0 |
267.4 | 6.0 |
318.5 | 6.0 |
355.6 | 6.0 |
406.4 | 6.0 |
457.2 | 6.0 |
地盤から決まる短期許容引抜き支持力早見表
くい軸径 | 先端翼径 | 有効断面積 | N値 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
(mm) | (mm) | m2 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 |
101.6 | 200 | 0.02331 | 3 | 6 | 10 | 13 | 16 | 20 | 23 | 26 | 30 | 33 | 36 | 40 |
250 | 0.04098 | 5 | 11 | 17 | 23 | 29 | 35 | 41 | 46 | 52 | 58 | 64 | 70 | |
300 | 0.06258 | 8 | 17 | 26 | 35 | 44 | 53 | 62 | 71 | 80 | 89 | 98 | 107 | |
114.3 | 250 | 0.03883 | 5 | 11 | 16 | 22 | 27 | 33 | 38 | 44 | 50 | 55 | 61 | 66 |
300 | 0.06043 | 8 | 17 | 25 | 34 | 43 | 51 | 60 | 69 | 77 | 86 | 95 | 103 | |
350 | 0.08595 | 12 | 24 | 36 | 49 | 61 | 73 | 86 | 98 | 110 | 123 | 135 | 147 | |
139.8 | 300 | 0.05534 | 7 | 15 | 23 | 31 | 39 | 47 | 55 | 63 | 71 | 79 | 87 | 95 |
350 | 0.08086 | 11 | 23 | 34 | 46 | 57 | 69 | 81 | 92 | 104 | 115 | 127 | 139 | |
400 | 0.11031 | 15 | 31 | 47 | 63 | 79 | 94 | 110 | 126 | 142 | 158 | 173 | 189 | |
165.2 | 350 | 0.07478 | 10 | 21 | 32 | 42 | 53 | 64 | 75 | 85 | 96 | 107 | 117 | 128 |
400 | 0.10423 | 14 | 29 | 44 | 59 | 74 | 89 | 104 | 119 | 134 | 149 | 164 | 179 | |
450 | 0.13761 | 19 | 39 | 59 | 78 | 98 | 118 | 138 | 157 | 177 | 197 | 216 | 236 | |
500 | 0.17500 | 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 | 275 | 301 | |
190.7 | 400 | 0.09700 | 13 | 27 | 41 | 55 | 69 | 83 | 97 | 111 | 125 | 139 | 152 | 166 |
450 | 0.13048 | 18 | 37 | 56 | 74 | 93 | 112 | 130 | 149 | 168 | 187 | 205 | 224 | |
500 | 0.16779 | 24 | 48 | 72 | 96 | 120 | 144 | 168 | 192 | 216 | 240 | 264 | 288 | |
550 | 0.20902 | 29 | 59 | 89 | 119 | 149 | 179 | 209 | 239 | 269 | 299 | 329 | 359 | |
216.3 | 450 | 0.12230 | 17 | 35 | 52 | 70 | 87 | 105 | 122 | 140 | 157 | 175 | 192 | 210 |
500 | 0.15960 | 22 | 45 | 68 | 91 | 114 | 137 | 160 | 183 | 205 | 228 | 251 | 274 | |
550 | 0.20084 | 28 | 57 | 86 | 115 | 143 | 172 | 201 | 230 | 259 | 287 | 316 | 345 | |
600 | 0.24600 | 35 | 70 | 105 | 141 | 176 | 211 | 246 | 282 | 317 | 352 | 387 | 423 | |
650 | 0.29509 | 42 | 84 | 126 | 169 | 211 | 253 | 296 | 338 | 380 | 422 | 465 | 507 | |
267.4 | 500 | 0.14019 | 20 | 40 | 60 | 80 | 100 | 120 | 140 | 160 | 180 | 200 | 221 | 241 |
550 | 0.18142 | 26 | 52 | 78 | 104 | 130 | 156 | 182 | 208 | 234 | 260 | 286 | 312 | |
600 | 0.22659 | 32 | 64 | 97 | 129 | 162 | 194 | 227 | 259 | 292 | 324 | 357 | 389 | |
650 | 0.27567 | 39 | 79 | 118 | 158 | 197 | 237 | 276 | 316 | 355 | 395 | 434 | 474 | |
700 | 0.32869 | 47 | 94 | 141 | 188 | 235 | 282 | 329 | 376 | 424 | 471 | 518 | 565 | |
750 | 0.38563 | 55 | 110 | 165 | 221 | 276 | 331 | 386 | 442 | 497 | 552 | 608 | 663 | |
800 | 0.44650 | 63 | 127 | 191 | 255 | 319 | 383 | 447 | 511 | 575 | 639 | 703 | 767 | |
318.5 | 600 | 0.20307 | 29 | 58 | 87 | 116 | 145 | 174 | 203 | 232 | 261 | 291 | 320 | 349 |
650 | 0.25216 | 36 | 72 | 108 | 144 | 181 | 216 | 253 | 289 | 325 | 361 | 397 | 433 | |
700 | 0.30517 | 43 | 87 | 131 | 174 | 218 | 262 | 306 | 349 | 393 | 437 | 481 | 524 | |
750 | 0.36211 | 51 | 103 | 155 | 207 | 259 | 311 | 363 | 415 | 467 | 519 | 570 | 622 | |
800 | 0.42298 | 60 | 121 | 181 | 242 | 303 | 363 | 424 | 485 | 545 | 606 | 666 | 727 | |
355.6 | 650 | 0.23252 | 33 | 66 | 99 | 133 | 166 | 199 | 233 | 266 | 299 | 333 | 366 | 399 |
700 | 0.28553 | 40 | 81 | 122 | 163 | 204 | 245 | 286 | 327 | 368 | 409 | 450 | 491 | |
750 | 0.34247 | 49 | 98 | 147 | 196 | 245 | 294 | 343 | 392 | 441 | 490 | 539 | 589 | |
800 | 0.40334 | 57 | 115 | 173 | 231 | 289 | 346 | 404 | 462 | 520 | 578 | 635 | 693 | |
850 | 0.46814 | 67 | 134 | 201 | 268 | 335 | 402 | 469 | 536 | 603 | 671 | 738 | 805 | |
900 | 0.53686 | 76 | 153 | 230 | 307 | 384 | 461 | 538 | 615 | 692 | 769 | 846 | 923 | |
406.4 | 700 | 0.25513 | 36 | 73 | 109 | 146 | 182 | 219 | 255 | 292 | 329 | 365 | 402 | 438 |
750 | 0.31207 | 44 | 89 | 134 | 178 | 223 | 268 | 313 | 357 | 402 | 447 | 492 | 536 | |
800 | 0.37294 | 53 | 106 | 160 | 213 | 267 | 320 | 374 | 427 | 481 | 534 | 588 | 641 | |
850 | 0.43773 | 62 | 125 | 188 | 250 | 313 | 376 | 439 | 501 | 564 | 627 | 690 | 752 | |
900 | 0.50646 | 72 | 145 | 217 | 290 | 362 | 435 | 508 | 580 | 653 | 725 | 798 | 871 | |
950 | 0.57910 | 83 | 166 | 249 | 332 | 415 | 498 | 581 | 664 | 747 | 830 | 913 | 996 | |
1000 | 0.65568 | 93 | 187 | 281 | 375 | 469 | 563 | 657 | 751 | 845 | 939 | 1033 | 1127 | |
457.2 | 750 | 0.27761 | 39 | 79 | 119 | 159 | 198 | 238 | 278 | 318 | 358 | 397 | 437 | 477 |
800 | 0.33848 | 48 | 97 | 145 | 194 | 242 | 291 | 339 | 388 | 436 | 485 | 533 | 582 | |
850 | 0.40328 | 57 | 115 | 173 | 231 | 289 | 346 | 404 | 462 | 520 | 578 | 635 | 693 | |
900 | 0.47200 | 67 | 135 | 202 | 270 | 338 | 405 | 473 | 541 | 608 | 676 | 744 | 811 | |
950 | 0.54465 | 78 | 156 | 234 | 312 | 390 | 468 | 546 | 624 | 702 | 780 | 858 | 936 | |
1000 | 0.62122 | 89 | 178 | 267 | 356 | 445 | 534 | 623 | 712 | 801 | 890 | 979 | 1068 | |
1050 | 0.70173 | 100 | 201 | 301 | 402 | 502 | 603 | 704 | 804 | 905 | 1005 | 1106 | 1206 | |
1100 | 0.78616 | 112 | 225 | 338 | 450 | 563 | 676 | 788 | 901 | 1014 | 1126 | 1239 | 1352 | |
1150 | 0.87616 | 125 | 251 | 376 | 502 | 627 | 753 | 879 | 1004 | 1130 | 1255 | 1381 | 1506 |
(単位:kN/本)
くい材強度から決まる許容鉛直支持力
くい材強度から決まる許容鉛直支持力の算出式

Ra : くい材強度からきまる長期許容鉛直支持力(kN)
F“ : 設計基準強度(N/㎜2)F“=(0.8+2.5te/r)FかつF“≦235[325]※1
F : くい材料の許容基準強度(235N/㎟)[325N/㎟]※1
te : 腐食しろ(外面1㎜)を除いたくい厚(㎜)
r:くいの半径(㎜)
Ae:腐食しろを除いたくいの断面積(㎠)
α1:継手による低減率(0.00/1ヶ所)※2
α2:細長比による低減率(L/D>100の場合、(L/D-100)/100)
※1[ ]内はSTK490 ※2条件により0.05/1ヶ所くい材強度から決まる許容支持力早見表
杭径 (mm) |
鋼管厚さ (mm) |
STK400 | STK490 | ||
---|---|---|---|---|---|
長期杭材 Na(kN) |
短期ねじり強さ (kN・m) |
長期杭材 Na(kN) |
短期ねじり強さ (kN・m) |
||
101.6 | 4.2 | 144.7 | 8.2 | 201.0 | 11.3 |
114.3 | 4.2 | 178.6 | 11.1 | 247.0 | 15.4 |
6.0 | 264.1 | 14.3 | 223.4 | 19.7 | |
139.8 | 4.5 | 214.0 | 17.0 | 296.0 | 23.5 |
6.6 | 364.4 | 23.8 | 503.9 | 33.0 | |
165.2 | 5.0 | 288.7 | 26.5 | 399.2 | 36.7 |
7.1 | 464.4 | 36.3 | 642.3 | 50.2 | |
190.7 | 5.3 | 356.2 | 37.8 | 492.6 | 52.2 |
7.0 | 516.5 | 48.6 | 714.3 | 67.2 | |
216.3 | 8.2 | 709.3 | 72.9 | 980.9 | 100.9 |
12.7 | 1166.7 | 106.0 | 1613.5 | 146.6 | |
267.4 | 8.0 | 828.7 | 111.4 | 1146.1 | 154.1 |
9.3 | 1003.2 | 127.6 | 1387.4 | 176.5 | |
12.7 | 1460.9 | 167.7 | 2020.5 | 231.9 | |
318.5 | 9.5 | 1202.8 | 187.7 | 1663.4 | 259.6 |
12.7 | 1726.5 | 243.4 | 2387.8 | 336.7 | |
355.6 | 9.5 | 1327.5 | 236.2 | 1836.0 | 326.7 |
12.7 | 1899.0 | 304.3 | 2626.2 | 425.0 | |
406.4 | 9.5 | 1498.2 | 311.7 | 2072.0 | 431.0 |
12.7 | 2134.6 | 406.8 | 2952.1 | 562.7 | |
457.2 | 9.5 | 1668.8 | 397.6 | 2307.8 | 549.8 |
12.7 | 2369.9 | 520.3 | 3277.5 | 719.6 |

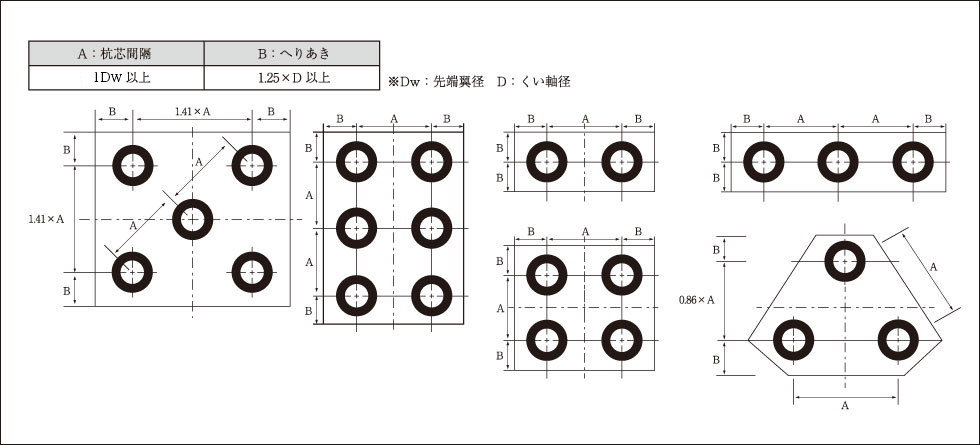

ガイアF1パイル配置図
